管道伸縮器型號
- 品牌 潤泰達
- 型號

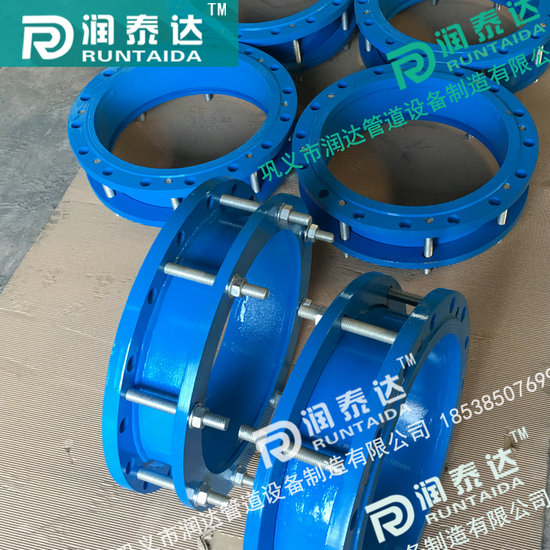

SSQ型鋼制伸縮器也稱伸縮節、膨脹節、補償器、伸縮接頭。伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮,一旦越過其最大伸縮量就起到限位,確保管道的安全運行。主要為保障管道安全運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。
伸縮器
1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
2. 該產品內管材分為鑄鐵（ HT ）、鍍鋅（ DX ）和鋼制（ SF ）三種。工作壓力分 PN6 、 PN10 、 PN16 三種。
3. 安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。
4. 法蘭連接采用 GB/T9115-2000 標準。
5. 如選用其它規格可另行生產。
|
公稱通徑 |
管子外徑 |
外形尺寸 |
n-Th. |
|||||
|
短型 |
長型 |
D |
0.25-1.6 |
2.5-6.4 |
||||
|
L1 |
L |
L1 |
L |
|||||
|
65 |
76 |
120 |
148 |
180 |
208 |
155 |
4-M12 |
4-M12 |
|
80 |
89 |
165 |
||||||
|
100 |
108 |
190 |
4-M16 |
|||||
|
114 |
195 |
|||||||
|
125 |
140 |
225 |
||||||
|
150 |
159 |
160 |
220 |
245 |
4-M16 |
6-M16 |
||
|
168 |
255 |
|||||||
|
200 |
219 |
310 |
||||||
|
225 |
245 |
335 |
||||||
|
250 |
273 |
163 |
223 |
375 |
6-M20 |
8-M20 |
||
|
300 |
325 |
160 |
213 |
220 |
273 |
440 |
10-M20 |
|
|
350 |
355 |
470 |
8-M20 |
|||||
|
377 |
490 |
|||||||
|
400 |
406 |
520 |
||||||
|
426 |
540 |
|||||||
|
450 |
457 |
570 |
10-M20 |
12-M20 |
||||
|
480 |
590 |
|||||||
|
500 |
508 |
625 |
||||||
|
530 |
645 |
|||||||
|
600 |
610 |
730 |
||||||
|
630 |
750 |
|||||||
|
700 |
720 |
850 |
12-M20 |
14-M20 |
||||
|
800 |
820 |
230 |
295 |
290 |
335 |
965 |
12-M24 |
16-M24 |
|
900 |
920 |
1065 |
14-M24 |
18-M24 |
||||
|
1000 |
1020 |
1165 |
||||||
|
1200 |
1220 |
1365 |
16-M24 |
20-M24 |
||||
|
1400 |
1420 |
310 |
370 |
1590 |
18-M27 |
24-M27 |
||
|
1500 |
1520 |
1690 |
||||||
|
1600 |
1620 |
1795 |
20-M27 |
28-M27 |
||||
|
1800 |
1820 |
2000 |
22-M27 |
30-M30 |
||||
|
2000 |
2020 |
2200 |
24-M27 |
32-M30 |
||||
|
2200 |
2220 |
320 |
380 |
2420 |
26-M30 |
|
||
|
2400 |
2420 |
2635 |
28-M30 |
|||||
