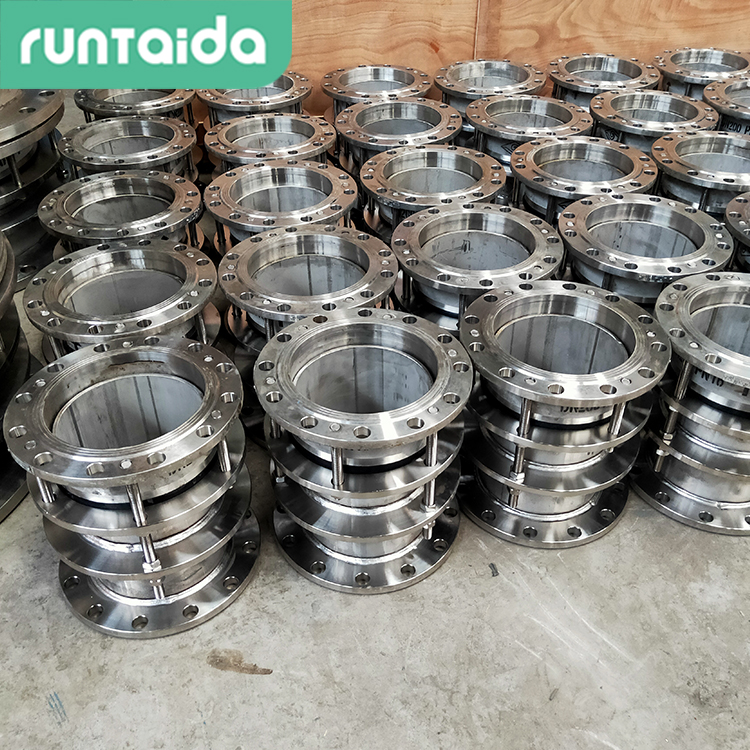

不銹鋼雙法蘭限位伸縮接頭
- 品牌 潤泰達
- 型號 GB12465
伸縮接頭是泵、閥門，管道等設備與管道連接的新產品，通過螺栓把它們連接起來，使其成為整體，并有一定的位移量，分為AY型壓蓋式伸縮接頭，AF型法蘭式松套伸縮接頭，BF型單法蘭限位伸縮接頭，B2F型雙法蘭限位伸縮接頭，BY型壓蓋松套限位伸縮接頭，CF單法蘭傳力接頭，C2F雙法蘭傳力接頭等。
管道伸縮膨脹量大、承受溫度高、受壓面積力度強。建筑給排水工程中基礎混凝土澆注或者預埋管道，在這些工程管道受建筑物基礎沉降，設備共振，地質變化，管道介質變化的過程中，管道分布的位置開始受力，變形，扭曲破壞管道，預埋管道甚至破裂給施工單位帶來極大的不便，為了克服這些困難，確保管道的安全運行，使用伸縮器、伸縮接頭：它能在一定的范圍內軸向伸縮，克服管道各種角度移位、不同心、伸縮、膨脹。管道在伸縮器中可以自由伸縮。一旦超過最大的伸縮量自身起到限位作用。從而保證管道安全運行！
|
序號 |
名稱 |
數量 |
材料 |
|
1 |
壓蓋 |
2 |
QT400-15、Q235A、ZG230-450、20 |
|
2 |
套筒 |
1 |
Q235A、20、16Mn |
|
3 |
密封圈 |
2 |
NBR |
|
4 |
限位短管 |
2 |
Q235A、20、16Mn |
|
5 |
螺母 |
Tn |
Q235A、35、1Cr18Ni9Ti |
|
6 |
長螺母 |
n |
Q235A、35、1Cr18Ni9Ti |
|
7 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
|
公稱通徑DN |
管子外徑 |
外形尺寸 |
伸縮量△L |
n-Th |
||||
|
DW |
Do |
D |
L |
L1 |
0.6-1.6MPa |
2.5MPa |
||
|
65 |
76 |
76 |
155 |
645 |
180 |
90 |
2-M12 |
2-M12 |
|
80 |
89 |
89 |
165 |
|||||
|
100 |
108 |
108 |
190 |
2-M16 |
||||
|
114 |
114 |
195 |
||||||
|
125 |
133 |
133 |
215 |
|||||
|
140 |
140 |
225 |
||||||
|
150 |
159 |
159 |
245 |
2-M16 |
3-M16 |
|||
|
168 |
168 |
255 |
||||||
|
200 |
219 |
219 |
310 |
645 |
180 |
90 |
2-M16 |
3-M16 |
|
250 |
276 |
276 |
375 |
3-M20 |
4-M20 |
|||
|
300 |
325 |
325 |
440 |
655 |
220 |
110 |
5-M20 |
|
|
350 |
377 |
377 |
490 |
4-M20 |
||||
|
400 |
426 |
426 |
540 |
|||||
|
450 |
480 |
480 |
590 |
5-M20 |
6-M20 |
|||
|
500 |
530 |
530 |
645 |
|||||
|
600 |
630 |
630 |
750 |
|||||
|
700 |
720 |
720 |
850 |
6-M20 |
7-M20 |
|||
|
800 |
820 |
826 |
965 |
1075 |
290 |
150 |
6-M24 |
8-M24 |
|
900 |
920 |
926 |
4065 |
7-M24 |
9-M24 |
|||
|
1000 |
1020 |
1026 |
1165 |
|||||
|
1200 |
1220 |
1226 |
1365 |
8-M24 |
10-M24 |
|||
|
1400 |
1420 |
1428 |
1590 |
9-M27 |
12-M27 |
|||
|
1500 |
1520 |
1528 |
1690 |
|||||
|
1600 |
1620 |
1628 |
1795 |
10-M27 |
14-M27 |
|||
|
1800 |
1820 |
1828 |
2000 |
11-M27 |
15-M30 |
|||
|
2000 |
2020 |
2030 |
2200 |
12-M27 |
16-M30 |
|||
|
2200 |
2220 |
2230 |
2420 |
13-M27 |
|
|||
|
2400 |
2420 |
2430 |
2635 |
14-M30 |
||||
|
2600 |
2620 |
2630 |
2835 |
15-M30 |
||||
|
2800 |
2820 |
2830 |
3040 |
16-M33 |
||||
|
3000 |
3020 |
3030 |
3240 |
17-M33 |
||||
