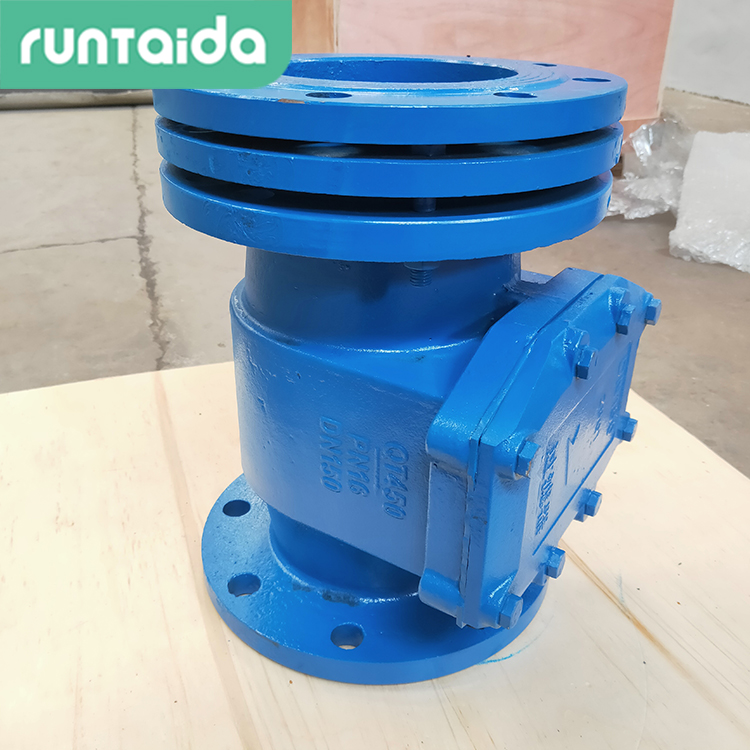

伸縮過濾器
- 品牌 潤泰達
- 型號 RTD
傳力伸縮器適用兩邊都是法蘭的連接方式，調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。傳力伸縮器在工作時可以把軸向推力傳遞至整個管道。
傳力伸縮器適用兩邊都是法蘭的連接方式，調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。
傳力接頭的材質：材料有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。
傳力接頭分類有：?jiǎn)伟l(fā)蘭松套傳力接頭、雙法蘭松套傳力接頭、可拆式雙法蘭松套傳力接頭。
傳力接頭標準：
1、C2F型雙法蘭傳力接頭采用GB/T12465-2007，雙法蘭傳力接頭以前的型號為VSSJAF。
2、傳力伸縮器是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。雙法蘭傳力接頭能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。
3、單法蘭松套傳力接頭，型號VSSJAFG（1999標準）或CF（2002標準）型，由法蘭式松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。它能傳遞被連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移主要用于與泵、閥門等附件的松套連接。特點：安裝簡單方便、方便閥門安裝；特點：一邊法蘭、一邊焊接方式。
|
