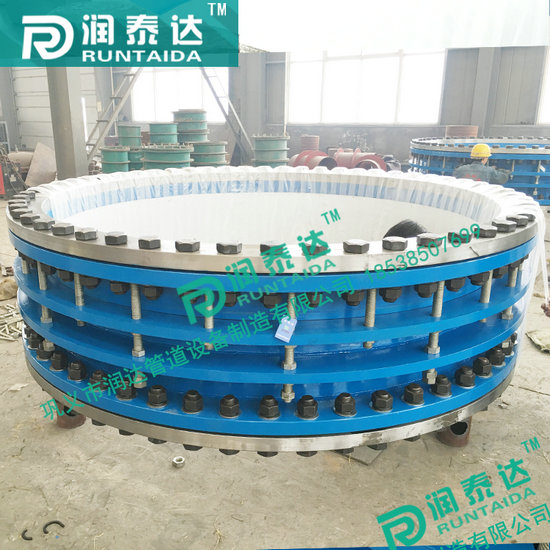

雙法蘭松套傳力接頭為管道工程的安裝提供便利

2017-3-6 8:50:48??????點擊：

雙法蘭松套傳力接頭是雙方管道法蘭連接，在安裝管道和閥門可以連接管道的閥門。它由一個松散的短袖和法蘭管組合的限制，它可以防止管道因過度補償聯合位移造成泄漏和破壞，主要是在允許吸收軸向位移和軸向位移的范圍使用壓力管道推力松散的連接設置。同法蘭連接，安裝，產品調整和法蘭連接在了直角長度兩端均伸縮接頭，雙方又一致壓縮螺帽螺栓，然后調整螺母限制，以便我們能夠讓拉伸量自由靈活的內管道，鎖定伸縮量，確保管道安全運行。

雙法蘭松套傳力接頭具有結構簡單、裝拆簡便、能補償管路因熱脹冷縮而引起的位移、撓曲、錯位等優點,被廣泛用于船舶、陸地輸送水、油、氣及顆粒粉狀介質的管道連接其種類有限位伸縮接頭、傳力接頭、對開式伸縮接頭、球形接頭等。傳力接頭的使用的確為管道工程的安裝、使用帶來了極大的便利。就其使用介質的輸送方式而言,傳力接頭往往較多用于承壓管道上 ,故對其材料的密封性能有較高的要求 ,而目前產品往往采用優質的密封圈來解決此問題。但對其中的傳力接頭而言,因其要保證管道熱脹冷縮而引起的位移調節 ,往往又設計了自由伸縮量 ,在其有效的伸縮范圍內仍可保持該伸縮器的密封性能 ,但也因此帶來了對與其連接的管道及安裝要求的嚴格性。

大口徑管道傳力接頭在正常使用時熱脹冷縮的一些小位移上表現尚不明顯,而遇到在特殊情況下使用管道時 ,管道伸縮器的安裝部位不同,產生的效果也往往不同。中岳公司生產的雙法蘭松套傳力接頭使用壽命是同行業中使用壽命是比較長的。一般在產品出廠時我廠會在產品的外部噴涂一層優質耐腐蝕耐磨涂層，作為表面保護層保護管道不受損失，由于具有良好的耐磨性和耐腐蝕性雙法蘭松套傳力接頭產品被礦山管道和污水處理管道，脫硫除塵管道以及粉料、漿料運輸管道多次加裝使用。

公稱尺寸 DN	管子外徑DW		外形尺寸			伸縮量δ	法蘭連接尺寸
	DW	D0	L	L2	L1		0.6Mpa			1.OMpa
	DW	D0	L	L2	L1		D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	160	130	4-￠14	185	145	4-￠18
80	89	89					190	150	4-￠18	200	160	8-￠18
100	108	108					21O	170		220	180
100	114	114					21O	170		220	180
125	133	133					240	200	8-￠18	250	210
125	140	140					240	200		250	210
150	159	159					265	255		285	240	8-￠23
150	168	168					265	255		285	240
200	219	219					320	280		340	295
250	273	273					375	335	12-￠18	395	350	12-￠23
300	325	325	350	370	130	±32.5	440	395	12-￠23	445	400	16-￠22
350	377	377					490	445	12-￠23	505	460	16-￠26
400	426	426					540	495	16-￠23	565	515	20-￠26
450	480	480					595	550	16-￠23	615	565	20-￠26
500	530	530					645	600	20-￠23	670	620	20-￠30
600	630	630					755	705	20-￠27	780	725	24-￠30
700	720	720					860	810	24-￠27	895	840	24-￠33
800	820	820	590	600	220	±65	975	920	24-￠30	1015	950	28-￠33
900	920	920					1075	1020	24-￠30	1115	1015	28-￠36
1000	1020	1020					1175	1120	28-￠30	1230	1160	28-￠36
1200	1220	1220					1405	1340	32-￠33	1455	1380	32-￠40
1400	1420	1424		640			1630	1560	36-￠36	1675	1590	36-￠42
1600	1620	1624					1830	1760	40-￠36	1915	1820	40-￠48
1800	1820	1824					2045	1970	44-￠39	2115	2020	44-￠48
2000	2020	2026					2265	2180	48-￠42	2325	2230	48-￠48
2200	2220	2226					2475	2390	52-￠42	2550	2440	52-￠56
2400	2420	2426					2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	2626	600	710	240	±75	2905	2810	60-￠48	2960	2850	60-￠56
2800	2820	2826					3115	3020	64-￠48	3180	3070	64-￠56
3000	3020	3026					3315	3220	68-￠48	3405	3290	68-￠60
3200	3220	3230					3525	3430	72-￠48	-	-	-
3400	3420	3432					3735	3640	76-￠48	-	-	-
3600	3620	3632					3970	3860	80-￠56	-	-	-
