單法蘭松套傳力接頭能在一定的范圍內軸向伸縮

2017-3-24 8:55:42??????點擊:

  松套傳力接頭安裝使用于管線中,不但補償了管道管線伸縮量的不足問題,還用于在管道介質變化的過程中,管道分布的位置開始受力,變形,扭曲破壞管道,預埋管道甚至破裂給施工單位帶來極大的不便,單法蘭松套傳力接頭能在一定的范圍內軸向伸縮,克服管道各種角度移位、不同心、伸縮、膨脹。管道在伸縮器中可以自由伸縮。一旦超過最大的伸縮量自身起到限位作用。從而保證管道安全運行。單法蘭松套傳力接頭適用于一邊與法蘭連接,一邊與管道焊接,安裝時調整產品兩端與管道或法蘭的安裝長度,對角均勻擰緊壓蓋螺栓,再調整好螺母,這樣就能讓管道在伸縮量范圍內可以自由伸縮,鎖定伸縮量,管道的安全運行。

  單法蘭松套傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成,它能傳遞被連接件的壓力推力(盲板力)和補償管路誤差,不能吸收軸向位移。

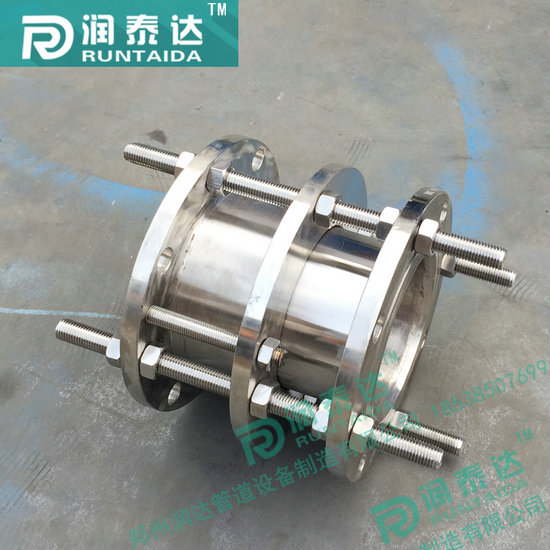

  單法蘭松套傳力接頭

產品簡介: 重要用于泵、閥門、管路等附件的松套連接。公稱通經DN50-DN3200 ,工作壓力:0.6-1.6MPA ,使用介質:水、污水。密封材料:NBR,制造標準:GB12465-2002。

安裝簡要說明:VSSJAFG型單法蘭松套傳力接頭適用于一面與法蘭連接,一面與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度,安裝和焊接完畢后,對角依次均勻擰緊壓蓋螺栓,使其成為一個整體,并有一定的位移量,方便安裝維修,可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

可拆卸伸縮接頭,可拆式雙法蘭伸縮接頭,VSSJAFC型可拆式伸縮接頭

公稱通徑

管子外徑

外形尺寸

n-Th.

短型

長型

D

0.25-1.6
MPa

2.5-6.4
MPa

L1

L

L1

L

65

76

120

148

180

208

155

4-M12

4-M12

80

89

165

100

108

190

4-M16

114

195

125

140

225

150

159

160

220

245

4-M16

6-M16

168

255

200

219

310

225

245

335

250

273

163

223

375

6-M20

8-M20

300

325

160

213

220

273

440

10-M20

350

355

470

8-M20

377

490

400

406

520

426

540

450

457

570

10-M20

12-M20

480

590

500

508

625

530

645

600

610

730

630

750

700

720

850

12-M20

14-M20

800

820

230

295

290

335

965

12-M24

16-M24

900

920

1065

14-M24

18-M24

1000

1020

1165

1200

1220

1365

16-M24

20-M24

1400

1420

310

370

1590

18-M27

24-M27

1500

1520

1690

1600

1620

1795

20-M27

28-M27

1800

1820

2000

22-M27

30-M30

2000

2020

2200

24-M27

32-M30

2200

2220

320

380

2420

26-M30



2400

2420

2635

28-M30
