雙法蘭傳力接頭在化工管道中的密封作用介質點
在化工管道中雙法蘭傳力接頭的密封作用介質點
雙法蘭傳力接頭在管道中發揮著連接作用，是中國凈水排污行業中不可缺少的設備之一，在整個排污的環節中發揮著不可缺少的作用。正因?yàn)槿绱耍瑐髁宇^在凈水行業中以飛快的速度往前發展。中國不僅是一個農業大國，也是一個機械大國，每個城鎮都建立著各種工廠，工廠排放出來的污水要進行合理的排泄，而不能對村莊和人民造成污染危害。

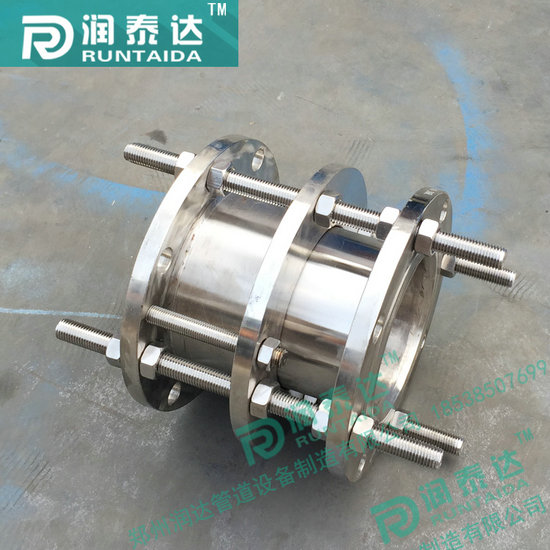

雙法蘭傳力接頭主要用于泵、閥門等附件的松套連接。雙法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。
一種雙法蘭傳力接頭，它包括帶有法蘭聯結端的外伸縮套筒（1），其一端穿裝在外伸縮套筒中、另一端也帶有法蘭聯結端的內伸縮管（4），其特征在于： a、外伸縮套筒（1）與內伸縮管（4）之間設置有環形密封圈（2），并通過帶有法蘭的壓蓋（3）及螺母（6）固緊，其環形密封圈（2）的截面為梯形結構； b、外伸縮套筒（1）、壓蓋（3）與梯形密封圈（2）的壓緊配合面均為斜面結構； c、限位螺栓（5）穿過各法蘭上的通孔直接與外管道結合，并通過相應的螺母（6）固緊。
|
公稱 |
管子 |
法蘭連接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑 |
螺栓孔 |
螺栓孔 |
||||||||
|
n/個 |
do |
mm |
max |
|||||||
|
65 |
76 |
185 |
145 |
4 |
18 |
460 |
420 |
380 |
40 |
14.8 |
|
80 |
89 |
200 |
160 |
8 |
17.2 |
|||||
|
1OO |
114 |
220 |
180 |
24.8 |
||||||
|
125 |
140 |
250 |
210 |
31.7 |
||||||
|
150 |
168 |
285 |
240 |
22 |
39.3 |
|||||
|
200 |
219 |
340 |
295 |
49.2 |
||||||
|
250 |
273 |
395 |
350 |
12 |
67.9 |
|||||
|
300 |
325 |
445 |
400 |
485 |
445 |
395 |
50 |
83.9 |
||
|
350 |
377 |
505 |
460 |
16 |
106.1 |
|||||
|
400 |
426 |
565 |
515 |
26 |
495 |
121.9 |
||||
|
450 |
480 |
615 |
565 |
20 |
138.7 |
|||||
|
500 |
530 |
670 |
620 |
162.6 |
||||||
|
600 |
630 |
780 |
725 |
30 |
51O |
465 |
415 |
219.3 |
||
|
700 |
720 |
895 |
840 |
24 |
267.2 |
|||||
|
800 |
820 |
1015 |
950 |
33 |
690 |
630 |
570 |
60 |
447.6 |
|
|
900 |
920 |
1115 |
1050 |
28 |
490.4 |
|||||
|
1000 |
1020 |
1230 |
1160 |
36 |
563.3 |
|||||
|
1200 |
1220 |
1455 |
1380 |
32 |
39 |
740 |
650 |
590 |
792.7 |
|
|
1400 |
1420 |
1675 |
1590 |
36 |
42 |
1027.7 |
||||
|
1600 |
1620 |
1915 |
1820 |
40 |
48 |
760 |
660 |
600 |
1414.2 |
|
|
1800 |
1820 |
2115 |
2020 |
44 |
1574.8 |
|||||
|
2000 |
2020 |
2325 |
2230 |
48 |
790 |
680 |
620 |
2001.8 |
||
|
2200 |
2220 |
2550 |
2440 |
52 |
56 |
800 |
2437.9 |
|||
|
2400 |
2420 |
2760 |
2650 |
56 |
2734.6 |
|||||
|
2600 |
2620 |
2960 |
2850 |
60 |
940 |
790 |
710 |
80 |
3142.4 |
|
|
2800 |
2820 |
3180 |
3070 |
64 |
3514.7 |
|||||
|
3000 |
3020 |
3405 |
3290 |
68 |
60 |
40227.8 |
||||
